Verarbeitungsanlagen für Plotter- und Vinylrollen

Automatisches Schneiden, Aufwickeln und Verpacken von technischen Zeichenpapieren, Schnittmusterpapieren und Vinylrollen. Rollen mit und ohne Kern werden auf derselben Linie verarbeitet.

Angebot anfordernWas Sie uns mitteilen sollten

Anwendungen

Großformatrollen – vollautomatisch verarbeitet

Mit der weltweit steigenden Nachfrage nach Zeichenpapier- und Vinylrollen benötigen Verarbeiter vollautomatische Rollenschneidanlagen. Die Plotterrollenlinien von GPPE automatisieren Schneiden, Aufwickeln und Verpacken mit bis zu 500 m/min – ohne dass Bediener jeden Arbeitsschritt überwachen müssen.

  • Technisches Zeichen- und CAD-Plotterpapier
  • Schnittmusterpapier für die Bekleidungsindustrie
  • Vinylrollen
500Max. Aufwickelgeschwindigkeit (m/min)
80 %Weniger Personal dank vollautomatischer Linie
1 : 3Eine Person kann drei Maschinen bedienen
2-in-1Rollen mit und ohne Kern auf einer Linie

Linien und Spezifikationen

Zwei Arbeitsbreiten für Mutterrollen

ParameterBreite AusführungStandardausführung
Breite der Mutterrolle1100–2000 mm800–1500 mm
Max. Mutterrollendurchmesser1200 mm1200 mm
Max. Fertigrollendurchmesser250 mm250 mm
Hülseninnendurchmesser25–50 mm25–50 mm
Materialstärke40–200 g/m²40–200 g/m²
Max. Rückspulgeschwindigkeit500 m/min500 m/min

Die Angaben basieren auf den GPPE-Standardkonfigurationen. Die endgültige Konfiguration richtet sich nach Ihrem Material und den Anforderungen an die fertigen Rollen.

Modelle und Konfigurationen

Verfügbare Modelle und Auswahlhilfe

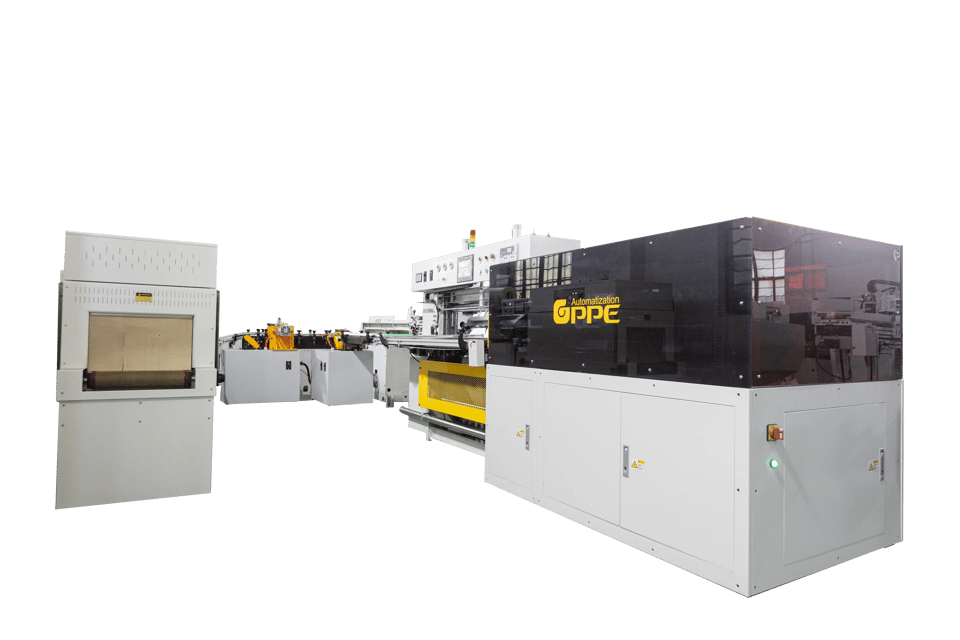

Vollautomatische Druck-, Schneide- und Verpackungslinien für Plotterpapierrollen.

ModellAutomatisierungBedienpersonalMutterrolleMaterialLeistung
GP-FAL1100-WPVollautomatischKein eigener Bediener erforderlichBreite 1100 mm, Außendurchmesser 1270 mm40–200 g/m²35 s/Zyklus (100 m)
GP-FAL1500-WPVollautomatischKein eigener Bediener erforderlichW1500 mm, Außendurchmesser 1270 mm40–200 g/m²35 s/Zyklus (100 m)
GP-FAL2000-WPVollautomatischKein eigener Bediener erforderlichB 2000 mm, Außendurchmesser 1270 mm40–200 g/m²35 s/Zyklus (100 m)

Standardfunktionen

  • Abwickeln
  • Schneiden
  • Aufwickeln
  • Zuschneiden
  • Bahnende versiegeln
  • Hülsenförderung
  • Förderung der Hülsenwellen
  • Etikettenrollenende verschließen
  • Rollentrennung und Planieren der Stirnseiten
  • Rollen ausschieben und zählen
  • Förderung
  • Verpackung

Optionale Funktionen

  • Druck
  • Trocknung
  • Abfallentsorgung und Ballenpressen
  • Bahnkantensteuerung
  • Bahnspeicher
  • Wellenloses Abwickeln
  • Servogesteuerte Bahnzugregelung
  • Kartonaufrichten und Verpacken
  • Kartonverschließung
  • Palettierung
Kunden
Anlagen zum Schneiden und Aufwickeln von Papier und Folien
Anwendungen
Druck, Schneiden, Weiterverarbeitung und Verpackung von Digitaldruck- und Plotterpapierprodukten

So wählen Sie Ihre Produktionslinie aus

Beantworten Sie diese Fragen in Ihrer Anfrage. Unsere Ingenieure empfehlen Ihnen dann ein passendes Modell und die geeignete Konfiguration.

  1. Erzählen Sie uns mehr über die Produkte und Dienstleistungen Ihres Unternehmens.
  2. Welche Arbeitsbreite bevorzugen Sie für die Produktion: 1.100 mm, 1.500 mm oder 2.000 mm?
  3. Wie viele Tonnen Rollenware möchten Sie pro Monat auf der neuen Maschine verarbeiten?
  4. Verpackungsart: transparente POF-Folie oder schwarze PE-Folie?
  5. Flexodruck: 1, 2 oder mehr Farben (inline bis zu 6 Farben)?

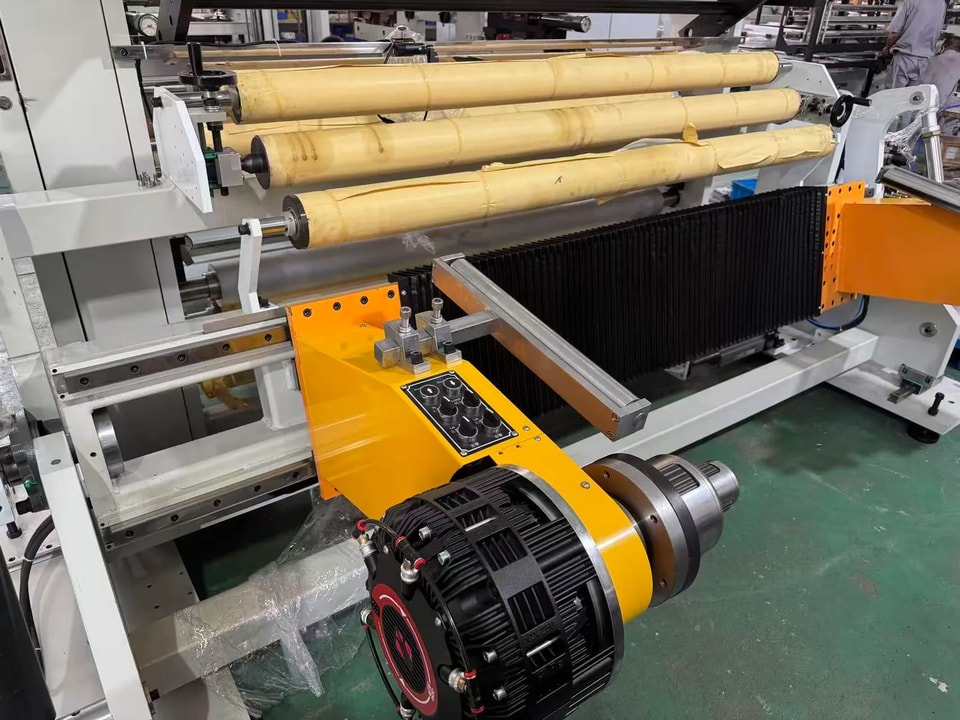

Abwickeleinheit einer GPPE-Verarbeitungslinie

Vorteile der Linie

Für den kontinuierlichen Betrieb ausgelegt

  • Hohe GeschwindigkeitAufwickelgeschwindigkeit bis zu 500 m/min.
  • Vollautomatische Linie80 % weniger Personalaufwand und 100 % höhere Effizienz.
  • Ein Mitarbeiter, drei MaschinenDank Automatisierung kann ein Bediener mehrere Linien überwachen.
  • Mit und ohne KernBeide Rollentypen lassen sich auf einer Linie fertigen.

Angebot anfordern

Planen Sie Ihre Plotterrollen-Produktionslinie

Senden Sie uns die folgenden Angaben. Unsere Ingenieure empfehlen Ihnen eine passende Linienkonfiguration für Ihre Produkte und Produktionsmenge.

Angebot anfordernKontaktieren Sie uns
  • Produkt: Zeichenpapier, Schnittmusterpapier oder Vinyl
  • Material und Flächengewicht (g/m²)
  • Breite und Durchmesser der Mutterrolle
  • Breite, Länge und Durchmesser der fertigen Rolle
  • Kerndurchmesser oder kernlos
  • Angestrebte Tagesproduktion
  • Verpackungsart
  • Zielland und Stromversorgung
